Un jour mon MD-UV390 s’est mis à émettre une porteuse sans aucun son. Le micro interne était mort, je l’ai remplacé par la capsule d’une vieille paire d’écouteurs filaires de smartphone.
En FM le poste émet bien, le Quansheng à côté voit le signal, mon SDR aussi, mais on n’entend rien. Le petit VU-mètre d’émission en haut de l’écran reste à plat, en FM comme en DMR.
J’ai d’abord soupçonné tout ce qui n’était pas du matériel: le code DCS du canal, le codeplug, les réglages de gain micro, la calibration, et même ma version d’OpenGD77. Rien de tout ça. Mais l’émission APRS fonctionne. Je me rappelle que j’ai un micro déporté avec la bonne double prise. Je teste, ça marche. Toute la chaîne audio d’émission est donc bonne, le problème est entre le micro interne et la carte.
Le micro fonctionnait encore mi-septembre, donc la panne était récente.
J’ai hésité à ouvrir le poste. Le UV390 est IP67, ses joints n’aiment pas trop être manipulés et je ne voulais pas perdre l’étanchéité. J’ai trouvé le récit de James Baber avec exactement le même symptôme sur un MD-380, et chez lui c’était la nappe entre la façade et la carte principale.
Bon, ça ne coûte rien de regarder. Sur le UV390 il n’y a que deux vis Torx T6 (le MD-380 en a quatre en T8). Le circuit imprimé de la façade est collé au boîtier avant, sans doute pour l’étanchéité, donc je ne l’ai pas sorti.
J’ai déconnecté et reconnecté la nappe, enlevé des petites billes de soudure collées sur la prise jack, appuyé sur les connecteurs dans tous les sens… rien.
D’après le schéma du MD-380 un peu plus ancien trouvé sur Miklor.com, la capsule électret est polarisée depuis une alimentation de 5 V à travers environ 2,3 kΩ de résistances. Une capsule fonctionnelle consomme quelques centaines de µA, on devrait donc mesurer autour de 4 V à ses bornes.
J’ai mesuré 1,14 V. Ça fait environ 1,7 mA, quatre fois trop: la capsule a un problème (Houston).
J’étais bien embêté parce que je partais bientôt loin sans possibilité de réparer sur place. La seule capsule neuve que je possède est le composant de rechange pour mon micro imprimé en 3D pour le QMX+ et elle est beaucoup trop grosse. De désespoir, j’ai craqué le plastique d’un micro sur le fil d’un des innombrables écouteurs filaires de smartphone qui trainent dans mes caisses de trucs à moitié cassés. Les écouteurs fonctionnent un an, puis une des oreillettes n’a plus de son et c’est impossible à réparer parce que trop petit. Eh bien ce microphone, bien que plus petit, ressemble fortement à une capsule électret. Il y a le même genre de condensateur en travers des contacts que sur le TYT, c’est prometteur. Une fois dessoudé de son minuscule PCB je constate avec joie que la polarité est indiquée (moitié rouge) ! Je l’ai soudé avec deux fils en parallèle sur les pattes du micro d’origine et… le VU-mètre a bougé. Verdict: la capsule d’origine est morte. Point bonus: le micro des écouteurs est aussi un électret.

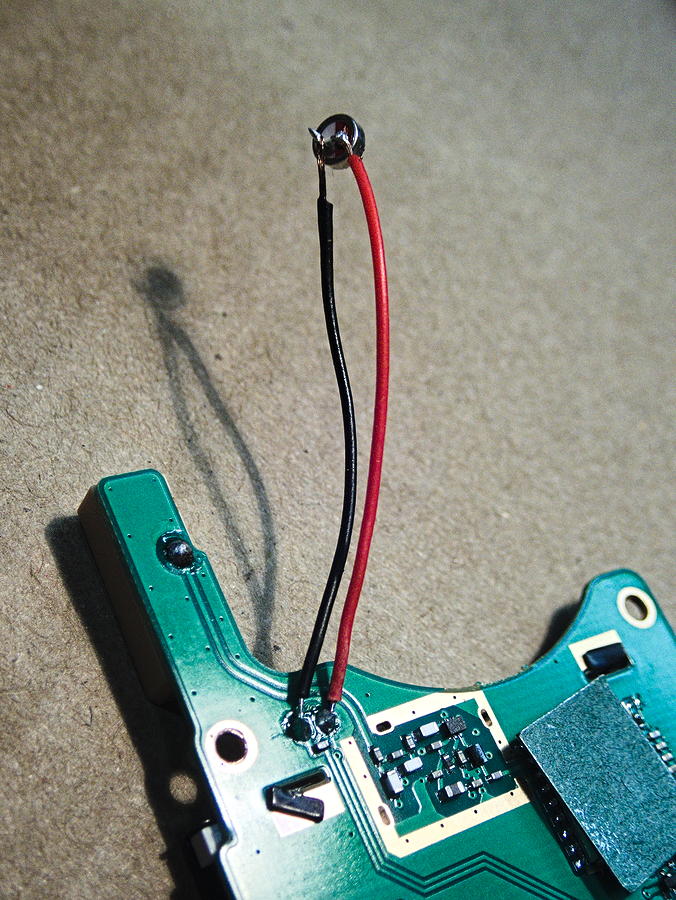

Test en parallèle: la capsule des écouteurs sur deux fils, soudée sur les pastilles du micro
Côté façade: la capsule d’origine (noire) encore en place, et la capsule des écouteurs au bout de ses fils. Elle est nettement plus petite
La nouvelle capsule n’a que des pastilles plates, pas de pattes. J’ai soudé deux petits bouts de fil de cuivre dessus pour pouvoir la passer dans les trous du circuit imprimé.

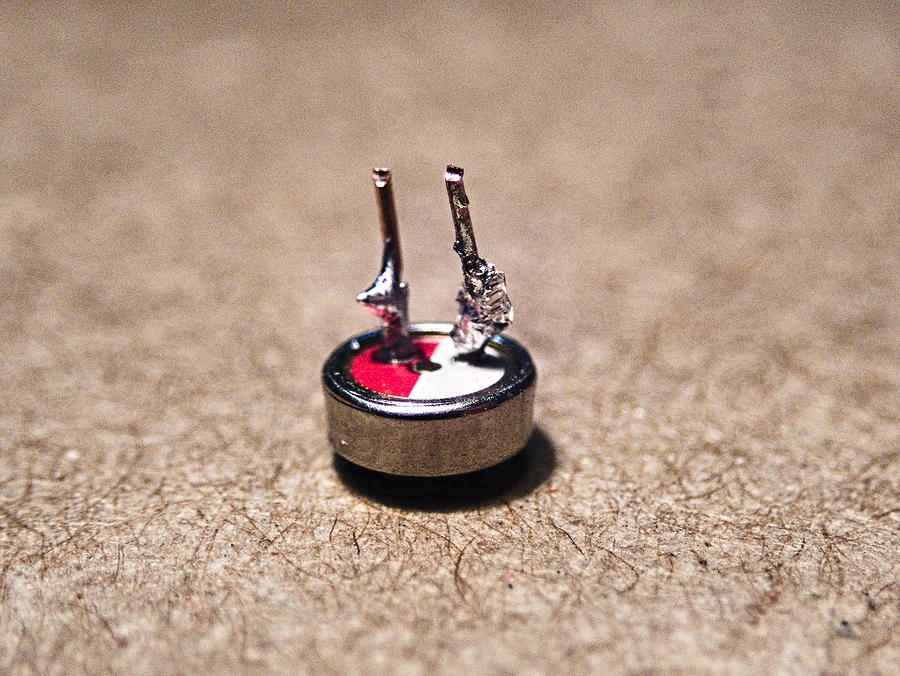

La capsule avec ses pattes en fil de cuivre. Pas très beau, mais ça tient
En dessoudant l’ancienne capsule, j’ai perdu C101, un minuscule condensateur CMS de 220 pF monté juste à côté du micro. Il sert à court-circuiter la HF qui pourrait remonter dans l’entrée micro quand le poste émet à 10 W. Il a sauté, je ne l’ai jamais retrouvé. Ou alors il s’est désintégré grâce aux 450 °C de mon fer.

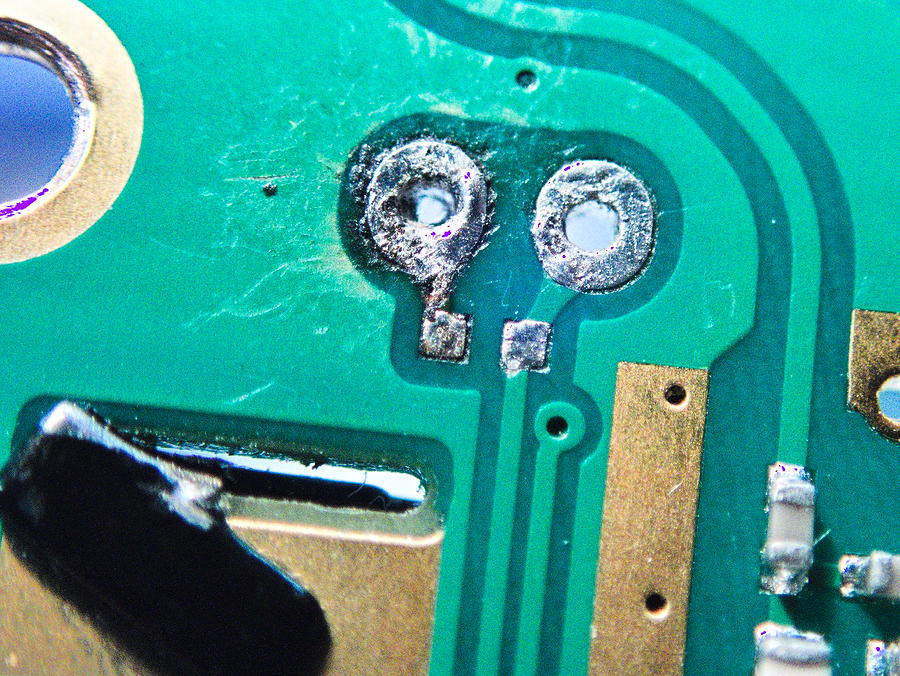

Les trous du micro après dépose, et sous eux les deux pastilles vides de C101
Je n’avais pas de condensateur CMS de 220 pF sous la main, mais j’avais un disque céramique équivalent. Je l’ai soudé directement sur les pattes du micro, de l’autre côté du circuit, couché à côté du haut-parleur. Il y a un peu de place, il passe tout juste quand je referme le boitier. Avec une panne trop grosse et un étau en guise de troisième main, les soudures ont un peu trop d’étain et de flux, mais elles tiennent.

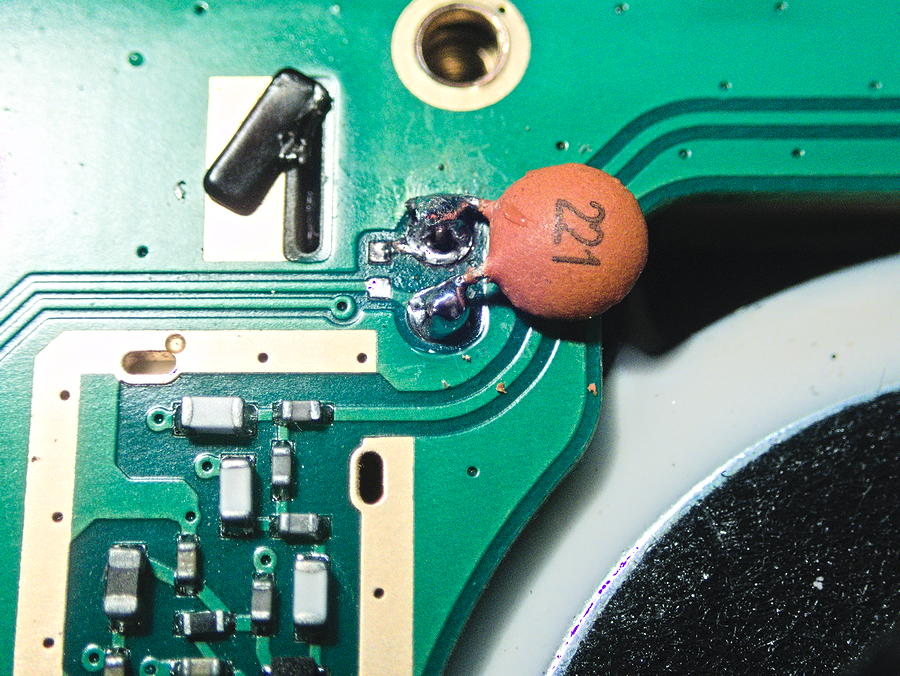

Le condensateur disque 220 pF soudé sur les pattes du micro, à côté du haut-parleur
La capsule des écouteurs est moins sensible que l’originale: le VU-mètre était un peu mou. J’ai monté le gain micro à +9 dB puis redescendu à +6 dB, en FM et en DMR (dans OpenGD77: Options → Sound → DMR mic / FM mic).
Premier essai en DMR sur le parrot Brandmeister à travers un relais UHF, le son qui revient est un peu bizarre mais ça passe. En simplex avec le Quansheng le son est bon, aussi en UHF. Je teste en UHF parce que c’est la bande de fréquence la plus influencée par le remplacement du condensateur CMS par un plus gros.
La nouvelle capsule est plus petite que l’ancienne et ne remplit plus son logement dans le boîtier donc le poste n’est plus vraiment étanche. Pour l’instant, il craint la pluie (et mes postillons).
J’ai fait la réparation vite fait juste avant un voyage, là où je n’aurai ni pièces ni outils. Je garde l’ancienne capsule comme référence de taille, et dans quelques semaines je chercherai une capsule du même diamètre que l’originale. Ça rendra l’étanchéité et la sensibilité d’origine, et je pourrai remettre le gain à 0.
Au passage j’ai pu voir où est placée l’antenne de réception GNSS (le rectangle blanc sur la photo du PCB côté écran LCD). Mal placée dirons-nous, mais au moins je sais comment orienter le poste si je veux un fix un peu plus rapide !
